?HCB71907-C-2RSD-T-P4S-UL 主軸軸承

?一、產品概述?

HCB71907-C-2RSD-T-P4S-UL是一款主軸軸承，屬于HCB719..-C-2RSD系列，采用配對或成套配置，接觸角α=15°，配備陶瓷球，兩側帶非接觸式唇形密封，具有限制公差。

?二、技術規格標識?

?接觸角?：C（15°）

?密封?：2RSD（兩側非接觸式密封，終身潤滑）

?保持架?：T（層壓織物保持架）

?公差等級?：P4S（FAG標準優于DIN 620的P4級）

?軸承組布置?：U（單軸承）

?預緊力?：L（輕預緊）

?潤滑劑?：GA21（超精密軸承標準潤滑脂）

?三、主要尺寸與性能數據?

?孔徑?：35 mm

?外徑(D)?：55 mm

?寬度(B)?：10 mm

?基本額定動載荷(Cr)?：12,100 N

?基本額定靜載荷(C0r)?：6,500 N

?疲勞載荷極限徑向(Cr)?：530 N

?脂潤滑極限轉速(nG)?：36,000 1/min

?重量(≈m)?：73.92 g

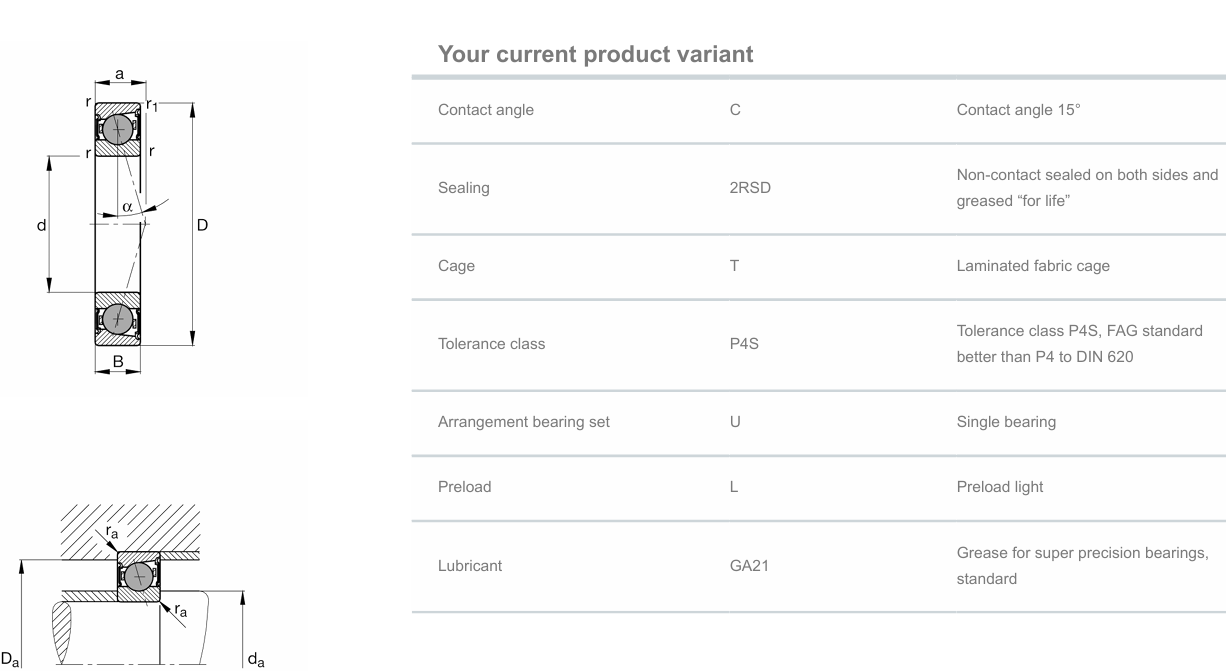

?四、安裝尺寸?

?軸肩直徑?：40 mm（h12公差）

?外圈肩部直徑(Da)?：51.5 mm（H12公差）

?最大凹槽半徑(ra max)?：0.6 mm

?最大凹槽半徑(ra1 max)?：0.15 mm

?壓力錐頂點間距?：11.1 mm

?最小倒角尺寸(r min)?：0.6 mm

?最小倒角尺寸(r1 min)?：0.6 mm

?接觸角(α)?：15°

?

五、溫度范圍?

工作溫度(Tmin)?：-30°C

工作溫度(Tmax)?：80°C

?

六、預緊力與剛性參數?

?預緊力輕(FVL)?：21 N

?預緊力中(FVM)?：96 N

?預緊力重(FVH)?：213 N

?脫離力輕(KaEL)?：63 N

?脫離力中(KaEM)?：301 N

?脫離力重(KaEH)?：709 N

?軸向剛性輕(caL)?：27 N/µm

?軸向剛性中(caM)?：49 N/µm

?軸向剛性重(caH)?：71 N/µm

?

七、產品特性?

徑向載荷能力

單向軸向載荷能力

終身潤滑，免維護

脂潤滑系統

兩側密封設計
